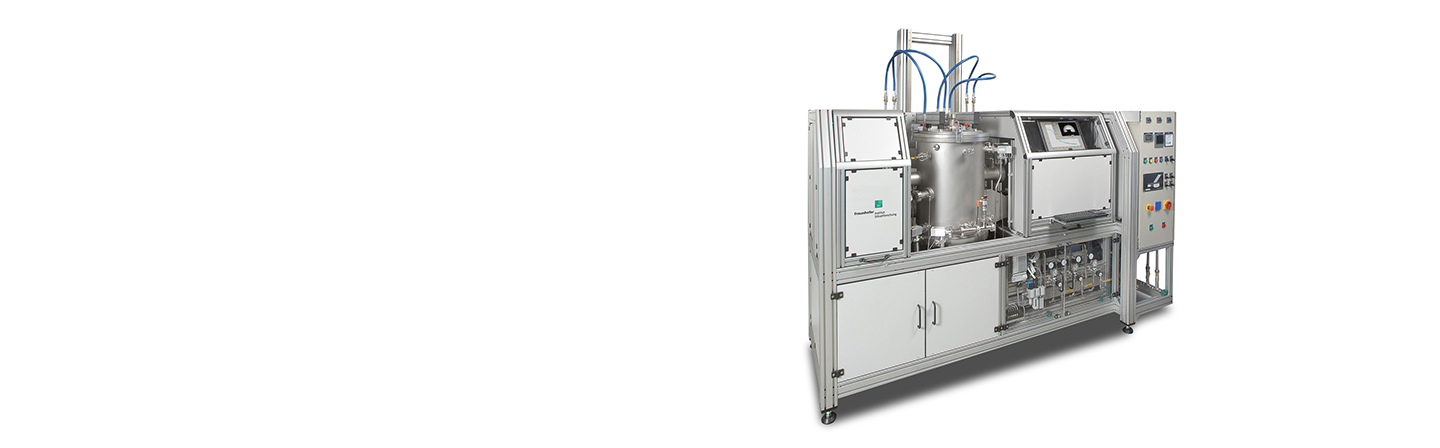

ThermoOptische Messanlage TOM_ac

TOM_ac ist eine ThermoOptische Messanlage (TOM) für Bauteile oder Proben mit einer Maximalgröße von ca. 30 mm, die in kontrollierter Atmosphäre betrieben wird. Sie verfügt über einen telezentrischen Strahlengang zur präzisen Dimensionsmessung. Dimensionsänderungen werden optisch mit einer Auflösung von 0,3 µm erfasst. Der Anwender definiert über Messfenster, welche Maße er verfolgen möchte. Zahlreiche Messfenster können gleichzeitig gesetzt werden. Der Messaufbau in einem hochvakuumdichten, graphitbeheizten stehenden Rohrofen ist sehr flexibel und erlaubt die Untersuchung zahlreicher Phänomene. So können Benetzungseigenschaften von Schmelzen ebenso gemessen werden wie die Sinterkinetik von Grünproben oder die Infiltration von Schmelzen in poröse Preformen. Mittels Zusatzmodule stehen zahlreiche andere Messgrößen, beispielsweise Kriechrate, Gewichtsänderung, Viskosität, etc. zur Verfügung. Messungen werden über Job-Files definiert und vollautomatisch durchgeführt, auch die Kontrolle der Ofenatmosphäre wird vollautomatisch über den Computer vorgenommen.

• Untersuchung der Dimensions- und Gewichtsänderungen bzw. Kriechvorgänge von Proben bei hohen Temperaturen
• Maximaltemperatur 2200°C
• Betrieb in Inertgas, reduzierender Atmosphäre oder Vakuum
• Messauflösung ca. 0,3 µm; Ofenfenster 40 mm Ø
• Wägeeinheit mit Maximalgewicht von 200 g und Auflösung 0,1 g
• Uniaxiale Zug-Druckvorrichtung für Kraftbereich -1 bis 20 N oder -1 bis 200 N
