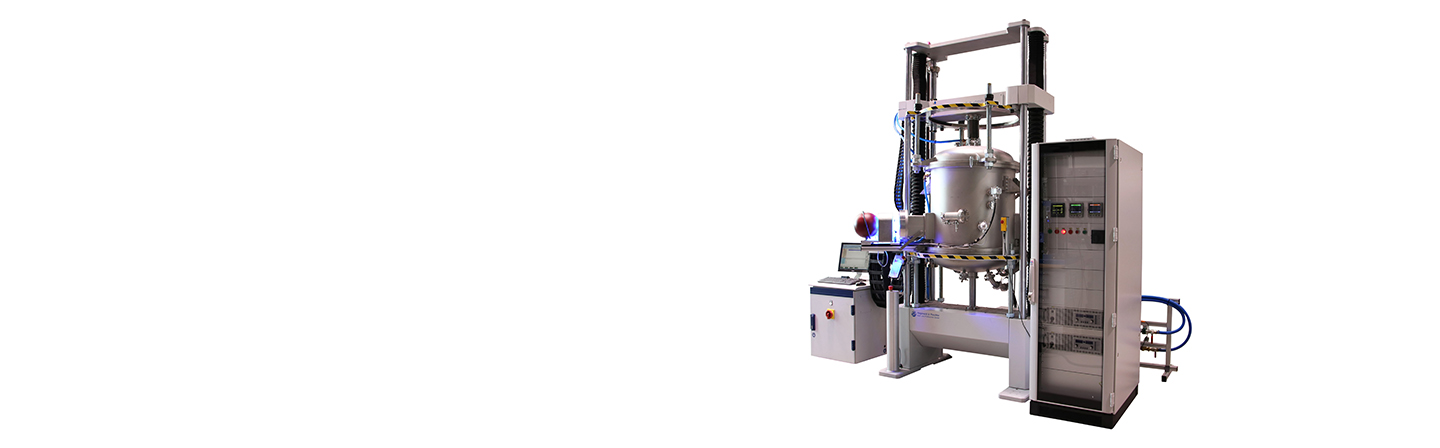

ThermoOptische Messanlage TOM_mech

TOM_mech ist eine ThermoOptische Messanlage (TOM) für die Messung der mechanischen Hochtemperatur-Eigenschaften von Werkstoffen. Durch die Kombination eines großvolumigen MoSi2-beheizten Ofens mit einer kommerziellen mechanischen Prüfanlage können Proben bis zu einer Kantenlänge von 300 mm bei genau definierten Temperaturen und Atmosphären getestet werden. Ein großes Prüfvolumen ist insbesondere für heterogen aufgebaute Werkstoffe wie Feuerfestmaterialien, Grobkeramiken und CMC wichtig. Daneben werden Mehrfachprobenhalter zur effizienten Durchführung von Hochtemperatur-Messreihen eigesetzt. Verformungen werden mittels optischer Messtechnik direkt im heißen Bereich des Ofens gemessen, sodass im Unterschied zu herkömmlichen Hochtemperatur-Prüfanlagen Verfälschungen durch Temperaturgradienten in der Krafteinleitung ausgeschlossen sind. Integrierte Mikrophone dienen der akustischen Rissdetektion. Variable Messaufbauten erlauben die Untersuchung des mechanischen Verhaltens unter Biege-, Druck-, Zug- und Torsionsbelastung bis maximal 1.750 °C. Durch eine integrierte Muffel und separate Gasführungen zu den Heizern sind auch Messungen unter nicht-oxidischer Atmosphäre möglich. Die Auflösung beträgt bei der uniaxialen Kraftmessung 180 N, beim Drehmoment 0,8 Nm und bei der Dehnung (optisch) 1 µm, wobei  alternativ auch mechanische Dehnungsaufnehmer genutzt werden können.
