Wasserstoff

Wasserstoff wird als sauberer Energieträger fossile Brennstoffe in vielen Wärmeprozessen ersetzen. Für die effiziente Erzeugung, Speicherung und Nutzung von Wasserstoff besteht noch hoher F&E-Bedarf. Das Fraunhofer-Zentrum HTL arbeitet an allen drei Themen, wobei der Schwerpunkt auf der Untersuchung von Wärmeprozessen mit Wasserstoff liegt.

Wasserstofferzeugung

Ein Weg zur Wasserstoffherstellung ist die Hochtemperaturelektrolyse. Dafür werden Festoxid-Brennstoffzellen (SOFC) entwickelt, deren Elektrolyseur zumeist aus einem keramischen Sauerstoffionenleiter (ZrO2) und Elektrodenschichten besteht, die gemeinsam gesintert werden. Das HTL besitzt langjährige Erfahrungen bei diesem Co-Firing. Die vorhandenen ThermoOptischen Messanlagen (TOM) und Sintermodelle eignen sich hervorragend zur In-situ-Messung und Optimierung von Co-Firing-Prozessen. Darüber hinaus wurden spezielle kristallisierende Glaslote mit angepassten Ausdehnungskoeffizienten entwickelt, mit denen die SOFC abgedichtet werden. Aktuell wird außerdem untersucht, inwiefern keramische Materialien als Elektrodenmaterialien in alkalischen Elektrolyseprozessen eingesetzt werden können.

Wasserstoffspeicherung

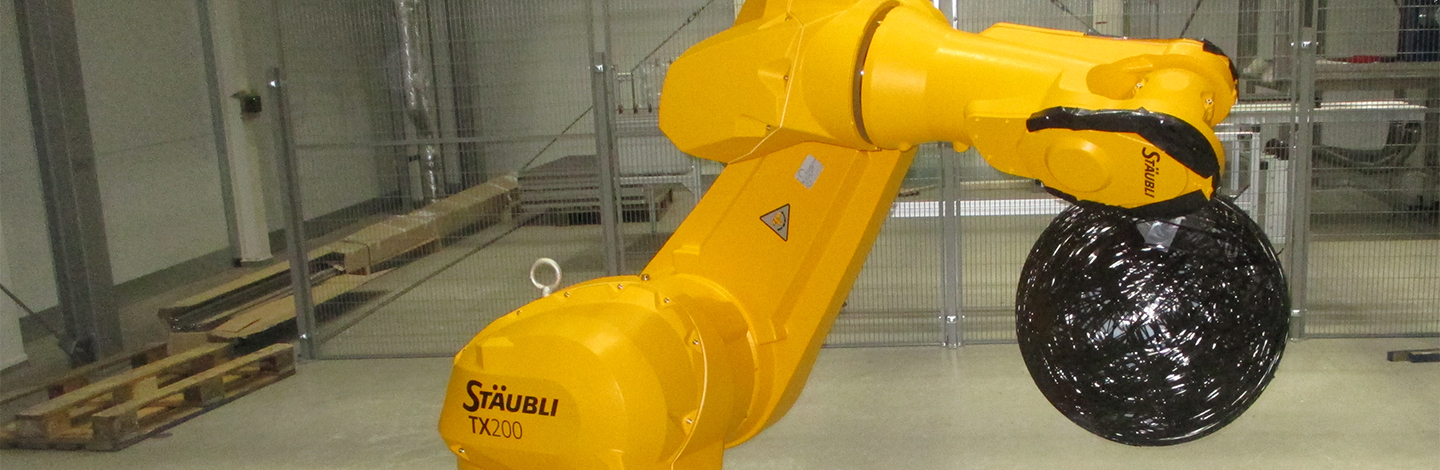

Wenn Wasserstoff als Energieträger im Transportsektor eingesetzt wird, müssen Volumen und Gewicht der Tanks sorgfältig minimiert werden. Das HTL ist an der Entwicklung besonders leichter Wasserstofftanks beteiligt. Das Prinzip beruht auf dem Einsatz kugelförmiger Inliner aus wasserstoffdichten Polymeren, die mit Kohlenstofffaserbündeln umwickelt werden, um den Druck auf den Inliner aufzunehmen. Durch die Kugelform lassen sich die Spannungen gleichmäßig (isotensoid) verteilen und die Wandstärken und damit das Gewicht der Tanks signifikant absenken. Die robotergestützte Wickeltechnik wurde am HTL entwickelt. Das HTL verfügt auch über zerstörungsfreie Methoden zur Produktkontrolle von Wasserstofftanks. Diese beruhen auf einer Computertomographie-Anlage, mit der Bauteile bis zu einem Durchmesser von 700 mm untersucht werden können.

Wasserstoffnutzung

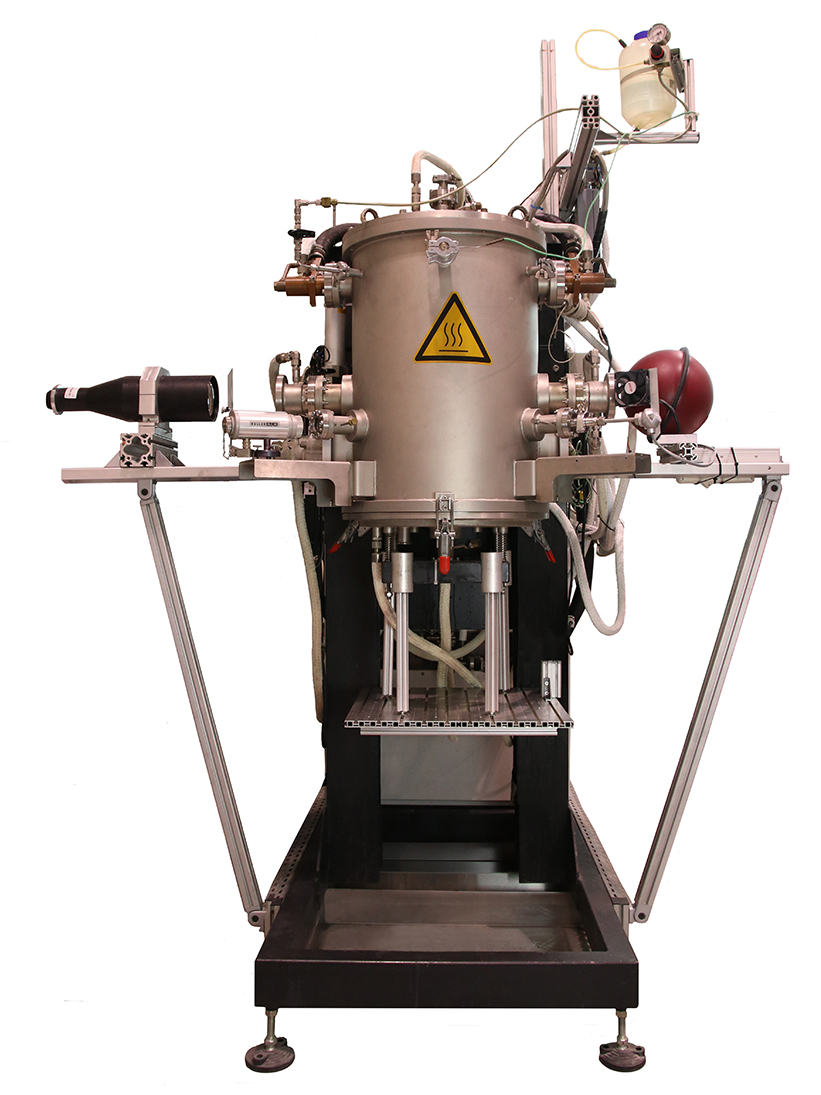

ThermoOptische Messanlage TOM II
© Fraunhofer-Zentrum HTL
Die ThermoOptische Messanlage TOM II wird zur In-situ-Messung von Sinterprozessen in wasserstoffbeheizten Öfen und für Untersuchungen zum Korrosionsverhalten von Hochtemperaturmaterialien unter Wasserstoffeinwirkung eingesetzt.

Das HTL verfügt über einen Messofen (TOM_metal), mit dem Wärmeprozesse in Wasserstoffatmosphären bis zu Temperaturen von 1800°C durchgeführt werden können. Dimensionsänderungen können in situ gemessen werden. Der Ofen wird z.B. zur Optimierung pulvermetallurgischer Sinterprozesse eingesetzt. Auch Auslagerungsversuche oder Reduktionsprozesse in wasserstoffhaltigen Atmosphären können in TOM_metal durchgeführt werden.

Außerdem wurde am HTL ein weiterer Messofen (TOM II) entwickelt, mit dem die Atmosphären, die bei der Verbrennung von Wasserstoff oder von Wasserstoff/Erdgas-Mischungen entstehen, flexibel nachgestellt werden. In TOM II können reduzierende, inerte oder oxidierende Atmosphären genutzt werden. Gewichts- und Dimensionsänderungen werden während der Wärmebehandlung gemessen. TOM II wird zur In-situ-Messung von Sinterprozessen in wasserstoffbeheizten Öfen und für Untersuchungen zum Korrosionsverhalten von Hochtemperaturmaterialien unter Wasserstoffeinwirkung eingesetzt. Korrosionsphänomene können im Anschluss an die Auslagerung durch Gefügeanalysen und thermodynamische Berechnungen aufgeklärt werden. Die Optimierung der Sinterprozesse unter Wasserstoff- bzw. Wasserdampfatmosphären erfolgt mit den etablierten Sintermodellen des HTL. Mit Hilfe digitaler Ofenzwillinge kann das HTL industrielle Wärmeprozesse mit Wasserstoff als Energiequelle auslegen.

Am HTL werden außerdem Silizium-freie hochtemperaturbeständige EBC-Schichten (Enviromental Barrier Coatings) entwickelt, wie sie für Anwendungen bei der Wasserstoffverbrennung benötigt werden.

Leistungsangebot:

  • Auslagerungsexperimente mit In-situ-Messung unter definierten wasserstoffhaltigen Atmosphären
  • Korrosionsuntersuchungen beim Hochtemperatureinsatz in wasserstoffhaltigen Atmosphären
  • Optimierung von Sinterprozessen in wasserstoffhaltigen Atmosphären
  • Auslegung von Wärmeprozessen mit Wasserstoffverbrennung
  • Zerstörungsfreie Prüfung von Wasserstofftanks
  • Entwicklung von Co-Firing-Verfahren für SOFC
  • Entwicklung von Glasloten für SOFC
  • Entwicklung von wasserstoffbeständigen Beschichtungen

Das könnte Sie auch interessieren:

Materialauswahl

Das Fraunhofer-Zentrum HTL berät Kunden bei der Auswahl der für ein geplantes Produkt oder einen Herstellprozess optimalen Werkstoffe.

Sinterung

Die Sinterung von Grünkörpern wird am Fraunhofer-Zentrum HTL mit hoher Reproduzierbarkeit in-situ gemessen und anschließend optimiert.

Digitaler Ofenzwilling

Das Fraunhofer-Zentrum HTL entwickelt seit einigen Jahren Konzepte, um die Digitalisierung im Bereich der Hochtemperaturprozesse voranzutreiben.

Zerstörungsfreie Materialprüfung

Am Fraunhofer-Zentrum HTL können Bauteile und Werkstoffproben aus nahezu allen Werkstoffarten zerstörungsfrei untersucht werden.

Beschichtungen

Das Fraunhofer-Zentrum HTL entwickelt Beschichtungen für den Einsatz bei hohen Temperaturen. Die einzelnen Entwicklungsphasen werden dabei von systematischen Instrumenten begleitet.

Beispielhaftes Projekt:



Kugelförmige Druckbehälter zur Wasserstoffspeicherung (KuWaTa)
